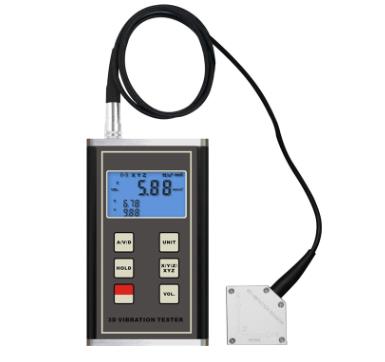

HG223-D68型3D測振儀主要應用于周期性運動測量，以檢測運動機械的不平衡和偏離。專為現場測量各種機械振動而設計，以便為質量控制，運行時間及事先的設備維護提供數據。
特點：
* 可以同時顯示 X, Y, Z 方向上的同一參數，或者任意一方向上的三種參數（加速度，速度，位移）。
* 符合*標準 ISO2954，用于周期性運動測量，以檢測運動機械的不平衡和偏離。
* 專為現場測量各種機械振動而設計，以便為質量控制，運行時間及事先的設備維護提供數據。
* 選用高性能的加速計，實現準確的、可復制性測量。
* 頻率范圍寬，在加速度模式下，頻率可達 10Hz~10KHz。
* 帶有交流信號輸出，便于聽診和記錄。
* 可選配耳機用作聽診器。
* 采用“USB 數據線輸出”和“RS-232數據線輸出”與 PC 通訊。
* 提供藍牙 Bluetooth 數據輸出選擇。
振幅標準：
ISO/IS2373以振動幅值為根據的電機質量標準 | ||||
質量* | 轉速 | 軸高H(mm) | ||
80<132 | 132<225 | 225<400 | ||
N (正常級) | 600~3600 | 1.8 | 2.8 | 4.5 |
R (優良級) | 600~1800 | 0.71 | 1.12 | 1.8 |
1800~3600 | 1.12 | 1.8 | 2.8 | |
S (特殊級) | 600~1800 | 0.45 | 0.71 | 1.12 |
1800~3600 | 0.71 | 1.12 | 1.8 | |
技術指標：
傳感器 | 壓電式振動傳感器 |
測量參數及范圍 | 加速度：0.1~400 m/s2 峰值 0.3~1312 ft/s2 0.0~40 g |
速度：0.01~400 mm/s 真有效值 0.004~16.0 inch/s | |
位移：0.001~4.0 mm 峰-峰值 0.04~160.0 mil | |
頻率范圍 | 加速度：10 Hz ~ 1k Hz 10 Hz ~ 10k Hz（x10 模式用于軸承檢查） |
速度：10 Hz ~ 1k Hz | |
位移：10 Hz ~ 1k Hz | |
準確度 | ±(5%n+2)個字 |
公制英制轉換 | 可轉換 |
輸出 | 2.0 v 交流負載電阻 10 k |
*大值保持 | √ |
自動關機 | √ |
電池電壓指示 | 低電壓提示 |
數據輸出 | USB, RS-232 |
工作條件 | 溫度：0~50 °C 濕度：<90 %RH |
電源 | 2 節 5 號電池 |
尺寸 | 130 x 76 x 32 mm |
重量 | 340 g（不含電池） |
標準配件 | 主機 |
磁性吸座 | |
壓電傳感器 | |
探針（錐型） | |
探針（球型） | |
手提便攜箱 | |
使用說明書 | |
可選配件 | 耳機聽診器 |
USB 或 RS-232 數據線和軟件 | |
藍牙通訊及軟件 |
