主要用途：

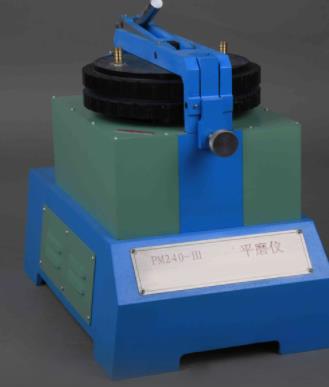

本機可作顏料、涂料、油墨行業專用的物理性能檢驗儀器。整機結構緊湊，外觀簡潔，轉數和負荷變換方便，玻璃盤裝拆簡便。采用微機控制，液晶屏顯示，參數設置方便。當輸入?yún)?shù)錯誤時，控制器將自動顯示“輸入無效”，達到了控制可靠、操作簡單的目的。

技術參數：

1 磨盤直徑: 240 mm
2 荷 載: 43 kg 64 kg 100 kg
3 砝碼重量: 1.75kg 5 kg 6.4 kg
4 電源電壓: 380 V 50 Hz (220V可定制)
5 玻璃盤轉速: 75 轉/分 ± 5 轉/分
6 設定圈數顯示范圍: 1～9999
7 運轉圈數顯示范圍: 0～9999
8 累計次數顯示范圍: 0～99
9 外形尺寸: 580×360×480 (長×寬×高)
10重量: 約80kg
11 電動機功率: 0.75kw

相關標準：

平磨儀與控制器的連接:

連接時應注意插座方向，經檢查連接正確無誤后方可使用。

使用前檢查:

1每次使用平磨儀時要檢查上、下磨盤定位圈是否擰緊，如未擰緊需擰緊后方可使用。
2空載運轉時，必須打開上磨盤，下磨盤轉向應逆時針方向。
3該儀器采用三相四線380伏供電，應接上接地線(零線)使用，否則電控箱將無法工作。

按鍵作用:

1“ 數 字 ”鍵:輸入“設定圈數”值。
2“ 運 轉 ”鍵:機器開始運行。
3“ 停 止 ”鍵:機器停止運行。
4“取消置數”鍵:取消輸入數字、恢復到開機時的顯示及機器停止運行。
5“停止計數”鍵:“運轉圈數”、“累計次數” 停止計數。
6“ 清零Ａ ”鍵:“運轉圈數”計數器清零。
7“ 清零Ｂ ”鍵:“累計次數”計數器清零。

操作步驟:

1、將定量的試樣和調和劑放在下磨盤上，用調刀調和成漿，然后將調和好的漿移到下磨盤的中心位置，并放下上磨盤，使定位軸芯與定位塊扣上，再將偏心手柄向下扳，掛上所需砝碼。
2、合上控制器的電源開關時，蜂鳴器發出“嘀”的一聲。
3、接著液晶屏依次顯示:

產品序列號: □□□□ (例:0001)
出廠日期: □□□□—□□—□□ (例:2005—06—28)
操作簡要: “請輸入設定圈數，然后按運轉按鈕!”
4、然后液晶屏進入操作界面顯示:
“設定圈數: ”
“運轉圈數: 0000”
“累計次數: 00”
5、按鍵盤上的數字鍵對應在設定圈數的千百十個位依次輸入數字，此時若不小心按了功能鍵的話，液晶屏上就會顯示“輸入無效”，可以繼續輸入數字。當輸入滿四位時，但不能為0000，才可按“運轉”按鍵。(例如: 要想運行10圈就必須輸入0010)，若故意輸入0000，儀器會告知你“輸入有誤，請重輸”。每輸入一位數字蜂鳴器都會發出“嘀”的一聲，表示該次輸入有效，否則表示無效。若發現輸入數字有誤，請按“取消置數”按鍵，“設定圈數”后的數字立即取消。若確認輸入正確，請按“運轉”按鍵，此時繼電器吸合，電動機開始運轉。每轉動一圈，“運轉圈數”自動累計加1。當運轉圈數和設定圈數相同時，電動機自動停止運轉，此時蜂鳴器發出“嘀嘀嘀”的報警聲，“累計次數”自動加1。此時扳動偏心手柄，把磨盤上、下分離，將定位手柄往外拉，同時向上推起，打開上磨盤，觀察試樣。
6、若要按照上一次設定的圈數再運轉一次，就直接按“運轉”按鍵；如要在中途停機，則可按“停止”按鍵。若按 “清零A”，則“運轉圈數”計數器會自動清零；按“清零B”，則 “累計次數”計數器會自動清零，與此同時會發出“嘀”的一聲。要再繼續工作只須按“運轉”按鍵，機器將繼續運轉，直到運轉到設定的圈數為止。
7、若機器要長時間運轉，則應停止計數器計數。請先隨意輸入四位數字，但不能為0000。然后按“停止計數”按鍵，同時發出“嘀”的一聲。說明此次按鍵有效，否則無效。接著按“運轉”按鍵，這樣機器即可長時間運轉，此時 “運轉圈數”會顯示“STOP”；假如不想再長時間運轉，就再按一次“停止計數”按鍵，與上一次一樣會發出“嘀”的一聲以表示有效；機器就恢復到原來計數的狀態。到達設定圈數后，機器自動停止。若機器中途要停止運轉，請按“停止”按鍵。
8、若機械運轉過程中按“取消置數”鍵，整機將停止運行。同時清除“設定圈數”、“清零A”和“清零B”的數值。
9、如需水冷，則接通上磨盤的水嘴。

注意事項：

1、每次工作結束后，需將上、下玻璃抹干凈，中間墊適當?shù)募?，將上磨盤放下，以免損壞玻璃板。
2、設定圈數不能為0000。
3、若輸入“設定圈數”未滿四位，鍵盤上所有功能鍵都無效。
4、每次操作按鍵掀合時間大于0.5秒；掀合時間太短，單片機會當作是干擾信號。
5、每次開關機器一定相隔10秒，等待關機后液晶屏清零；否則屏幕上會出現錯誤。
6、若計數脈沖器件失效，“運轉圈數”中的數字不會累計加“1”，運轉中機器也不會自動停止。

設備保養:

1、控制器可靠近平磨儀放置，但應避免強烈震動，每次工作結束后，應把電源關掉并用布遮住。
2、儀器使用一年后，必須打開蓋板，給減速箱注入機油。
裝箱清單:

A） 主 機 1 臺
B） 附 件：
1. 電控箱 1 臺 2. 砝碼（連架） 1 套 3. 圓玻璃 2 塊 4. 月牙扳手 1 把 5. 說明書 1 本 產品合格證
